투수성포장

국토교통부
“건전한 도시물순환인프라의 저영향개발(LID) 및 구축·운영 기술연구단” GI·LID 물순환 실증단지의 투수성포장 실증현장

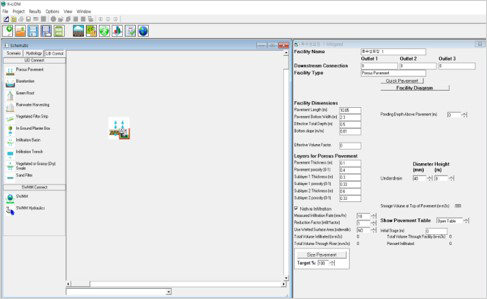

구분	입력조건
투수성포장 길이	10.85 m
투수성포장 폭	2.3 m
포장층깊이(공극율)	0.1 m (0.40)
투수기층상층부깊이 (공극율)	0.3 m (0.33)
투수기층하층부깊이(공극율)	0.6 m (0.33)
하부집수암거 직경	40.0 mm
원지반 침투율

실증 실험 조건 A: 실측 및 모델링 결과

실증 실험 조건 B: 실측 및 모델링 결과

옥상녹화

현장스케일의 개발모형 평가: 옥상녹화

한국건설기술연구원

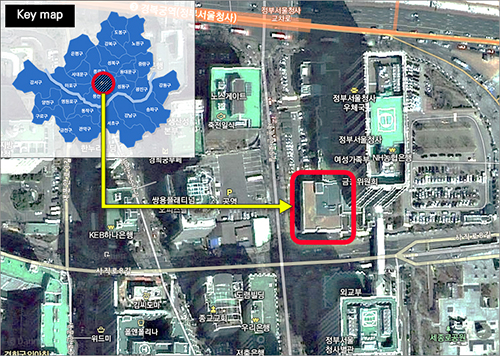

“서울형 물순환 협력, 협업 통합매뉴얼 구축 및 장기 모니터링 용역(1차년도)” 서울시 종로구 행정안전부 경비대 옥상의 실측 자료 적용

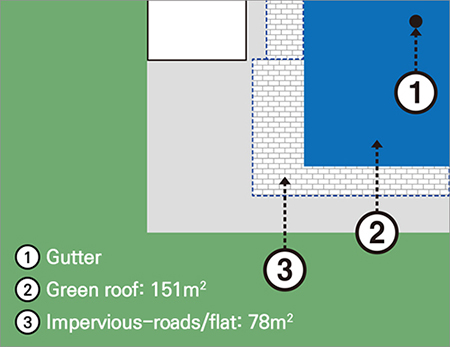

현장 관측 조건

• 보정자료 : 2017년 06월 26일 08:15 – 09:45 호우 ( 90분 누적강우 17.5 mm)
• 검증자료 : 2017년 07월 10일 07:00 – 08:40 호우 (100분 누적강우 25.0 mm)

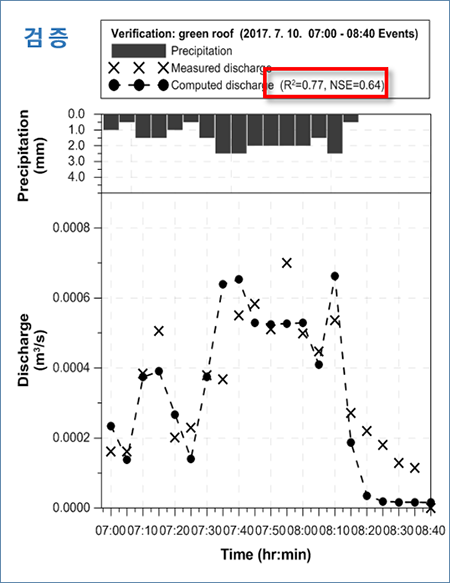

옥상녹화 보정 및 검증결과

홍수유출모의 성능 평가

K-LIDM의 도시유역 홍수유출모의 적용성을 SWMM5와 비교·평가

유역조건

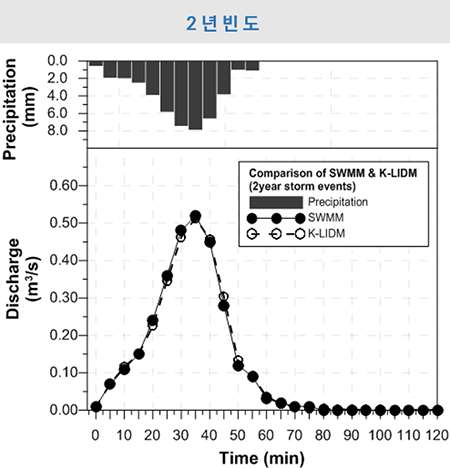

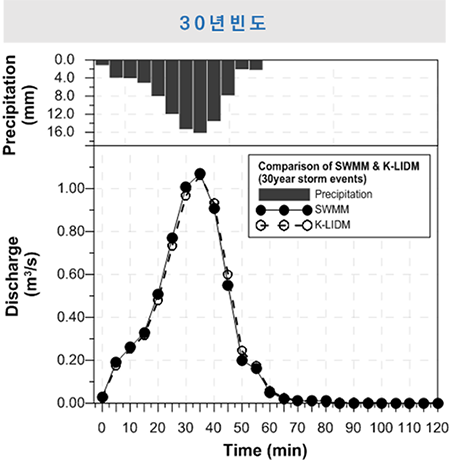

적용강우: 서울지역의 2년 빈도 확률강우량의 강우강도는 44.4 mm/hr이며, 30년 빈도는 91.2 mm/hr
