최적 설계 | 제품 개요

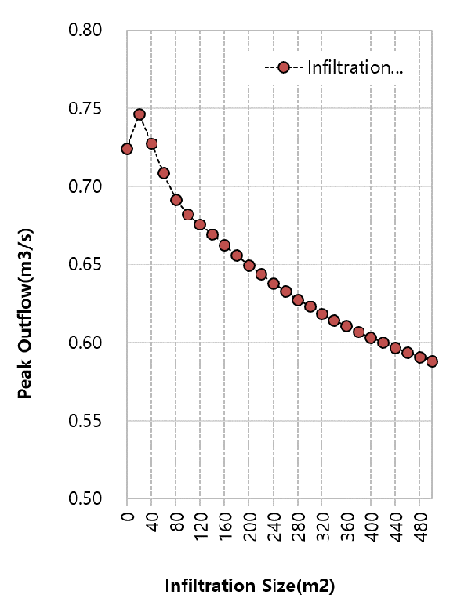

시설면적	첨두홍수량	유출유량증감	트렌치수위	침투량	비고
0	0.72412	-	-	-	설치전
20	0.74667	3.1%	1.71248	0.000027	Overflow
40	0.72778	0.50%	1.6466	0.000055	Overflow
60	0.70862	-2.10%	1.57948	0.000083	Overflow
80	0.69134	-4.50%	1.51913	0.000111	Overflow
100	0.68244	-5.80%	1.488	0.000138
120	0.67597	-6.60%	1.46547	0.000166
140	0.66918	-7.60%	1.44208	0.000194
160	0.66244	-8.50%	1.41909	0.000222
180	0.65593	-9.40%	1.3971	0.00025
200	0.64971	-10.30%	1.37629	0.000277
220	0.6438	-11.10%	1.35673	0.000305
240	0.63823	-11.90%	1.33842	0.000333
260	0.63297	-12.60%	1.32126	0.000361
280	0.62761	-13.30%	1.30518	0.000388
300	0.6233	-13.90%	1.29011	0.000416
320	0.61886	-14.50%	1.27597	0.000444
340	0.61467	15.10%	1.2627	0.000472
360	0.61072	-15.70%	1.25025	0.0005
380	0.60697	-16.20%	1.23854	0.000527
400	0.60343	-16.70%	1.22752	0.000555
420	0.60007	-17.10%	1.21712	0.000583
440	0.59688	-17.60%	1.2073	0.000611
460	0.59384	-18.00%	1.19798	0.000638
480	0.59094	-18.40%	1.18915	0.000666
500	0.58818	-18.80%	1.18077	0.000694

수직관직경(mm)	첨두홍수량	유출유량증감	트렌치수위	침투량	비고
500	0.51811	-28.40%	1.7104	0.000416	Overflow
520	0.53994	-25.40%	1.61548	0.000416	Overflow
540	0.5625	-22.30%	1.52856	0.000416	Overflow
560	0.58371	-19.40%	1.44583	0.000416
580	0.60405	-16.60%	1.36635	0.000416
600	0.6233	-13.90%	1.29011	0.000416

수직관 높이(mm)	첨두홍수량	유출유량증감	트렌치수위	침투량	비고
0.1	0.60163	-16.90%	1.31722	0.000416
0.2	0.59266	-18.20%	1.38119	0.000416
0.3	0.58371	-19.40%	1.44583	0.000416
0.35	0.57927	-20.00%	1.47844	0.000416
0.4	0.57486	-20.60%	1.51124	0.000416	Overflow
0.5	0.56916	-21.40%	1.58711	0.000416	Overflow

“수질오염총량관리를 위한 비점오염원 최적관리지침, 국립환경과학원(2012)”에서 제시하고 있는 WQV, 침투화분의 표면적 산정식을 기초로 시설물 계획

설계강우량	WQV(㎡)	표면적(㎡)
5mm/hr 적용시	23.75	59.97
25.4mm/hr 적용시	120.65	304.6

구분	LID 설치전	LID 설치후	증감(%)
첨두홍수량(㎥/s)	0.241	0.229	▼4.98

구분	LID 설치전	LID 설치후	증감(%)
첨두홍수량(㎥/s)	0.241	0.115	▼52.28

구분	침투화단의 표면적 59.97㎡	침투화단의 표면적 304.6㎡
침투율(%)	1.08	12.36
