환경부 LID 연구를 통해 개발, 검증한 국내 최초 LID 상세 해석,
계획 솔루션

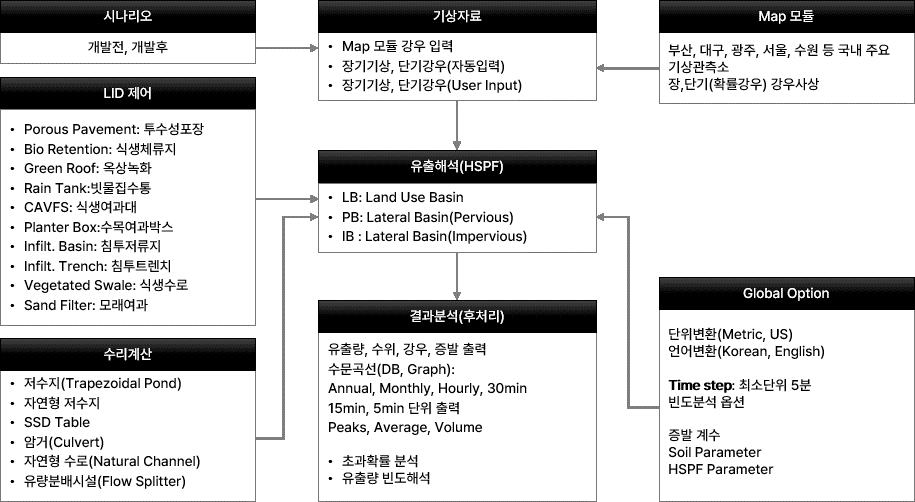

K-LIDM의 구조

K-LIDM의 구조는 시나리오, 기상자료, 유출해석, 수리계산, LID 제어, 모형 조건설정, 결과분석의 8개 영역으로 구분

• 시나리오

  LID 적용 전, 후 프로젝트(project)를 선택하여 작업할 수 있는 기능으로 모의를 통해 모형 수행 결과의 비교·분석이 가능

• 기상자료

  서울, 부산, 대구, 광주 등 국내 주요 기상관측소의 시 강우, 일 잠재 증발산량 및 확률강우량을 데이터베이스(database)로 구축하여 모형에 탑재

• 유출해석

  투수 및 불투수 유역의 토지이용 상태에 따른 소유역별 면적을 입력하여 모의를 수행

• 수리계산

  구형 연못(trapezoidal pond), 자연형 연못(irregular shaped pond), 수위-저류-방류(stage-storage-discharge; SSD)표, 암거(culvert), 자연형 수로(natural channel), 유량분배 시설(flow splitter)에 대한 모의를 수행

• LID 제어

  투수성포장, 식생체류지, 옥상녹화, 빗물집수통, 식생여과대, 수목여과박스, 침투저류지, 침투트렌치, 식생수로, 모래여과상자의 총 10개 LID 시설물 대한 상세 효과 분석이 가능

• 모형 조건설정

  계산 시간 간격의 설정, 지하수 함량 계산 유·무의 설정, LID 도입에 따른 유출량 감소 목표치 설정, 입출력 자료의 데이터베이스 관리, 투수 및 불투수 유역의 매개변수 호출 및 수정, 단위변환, 언어변환 등이 가능

• 결과분석

  모형 수행 결과의 각종 통계분석 및 시계열 자료를 그래프 형태로 제공

모형의 특장점

Key Point

개별, 복합 LID 시설의 수리수문학적 기작을 보다 명확하게 해석

LID 시설 상세설계시 K-LIDM 활용 = 경제적 설계를 통한 예산절감 및 LID 효율성 극대화!!

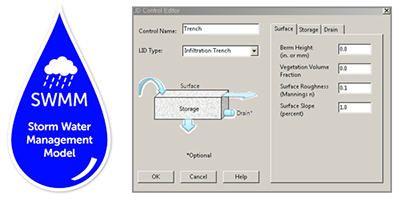

미국 EPA SWMM과 차별할수 있는 K-LIDM의 장점

SWMM과 K-LIDM 주요 로직 및 기능 비교

구분	SWMM	K-LIDM
유출기반모형	비선형저류방정식	HSPF
하도추적	우수(동역학파 계산)	우수 (수리수문학적 하도추적)
지하수연동모의	보통 (검증필요)	우수 (장기유출모의 기반)
LID 컴포넌트	7개	10개
LID 계산	보통(물수지기반 계산)	매우우수 (유입-저류-방류-침투 계산)
사용 편의성	비교적 우수	우수
계산 시간간격	우수	보통
장단점	도시유출해석 및 물수지기반 LID 효과분석 가능	LID 효과분석기능 탁월 장기유출해석 가능

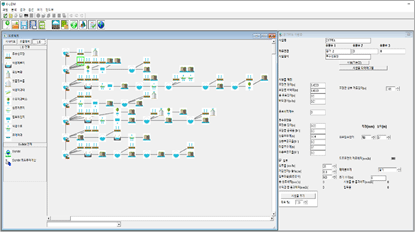

모형의 GUI
