해석 기작

수리수문 해석기작
투수성포장
옥상녹화
침투, 저류형시설
식생형시설
여과형시설

수리수문 해석기작

구분	투수성포장	옥상녹화	침투, 저류형시설	식생형시설	여과형시설
유출계산	IMPLND 모듈	PERLND 모듈	×	×	×
지표면 저류	●	-	●	●	●
지표층 → 토양층 침투	×	-	×	●	●
토양층 내부 저류침투, 침루	●	-	●	●	△
침투계산 방법	침투율 적용	-	침투율 적용	토양특성 반영 The modified Green-Ampt. Equation Darcy’s equation
참고그림

HSPF의 RCHRES 모듈을 계산엔진으로 F-table 입력을 통해 구동
일부 LID 시설의 경우 유역유출 계산모듈인 PERLND, IMPLND를 적용하여 해석

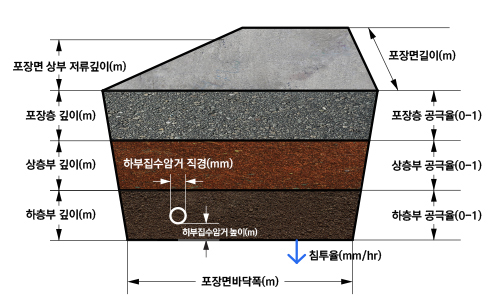

투수성포장

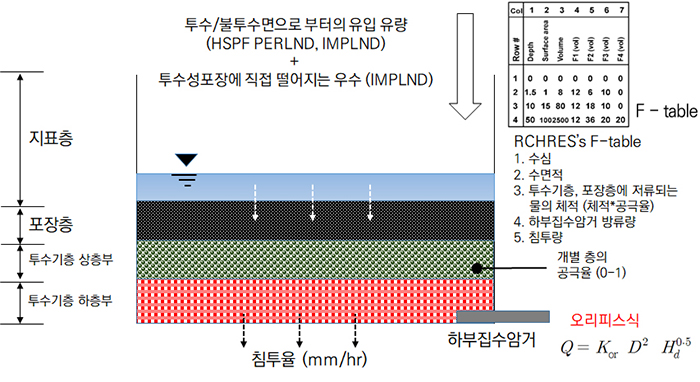

투수성포장의 수리수문 기작 해석 방법

포장면의 지표유출모의: HSPF의 IMPLND 모듈로 계산
투수성포장 내부 수리계산: RCHRES 모듈을 이용하여 저류-방류-침투 기작 해석

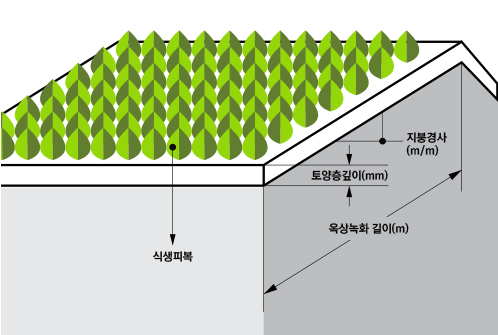

옥상녹화

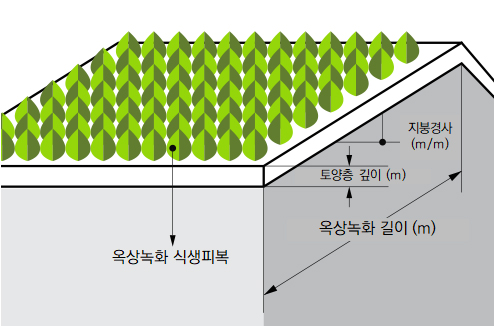

옥상녹화의 수리수문 기작 해석 방법

옥상녹화면의 수리수문기작: HSPF의 PERLND 모듈로 계산

HSPF PERLND module PWATER

Parameter	Ground cover	Shrubs	Trees	Parameter for
LZSN	50	125	250	Input, calibration
INFILT	1.27	1.27	1.27	Calibration
LSUR	10	10	10	Input
SLSUR	0.001	0.001	0.001	Input
KVARY	12.7	12.7	12.7	Calibration
AGWRC	0.1	0.1	0.1
PETMAX	0	0	0
PETMIN	0	0	0
INFEXP	2	2	2
INFILD	2	2	2
DEEPER	0	0	0
BASETP	0	0	0
AGWEP	0.5	0.6	0.57	Calibration
CEPSC	0.1	0.15	0.2	Calibration
UZSN	5.0	12.5	25.0	Input, calibration
NSUR	0.5	0.55	0.6	Calibration
INTFW	1	1	1
IRC	0.1	0.1	0.1
LZETP	0.5	0.6	0.7	Calibration

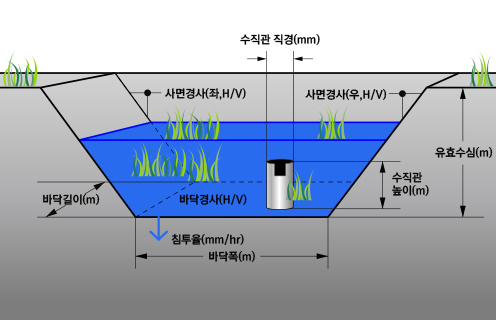

침투, 저류형시설

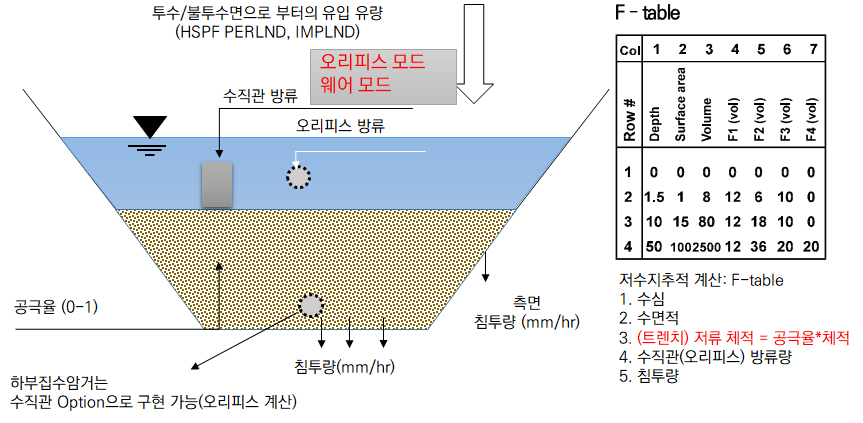

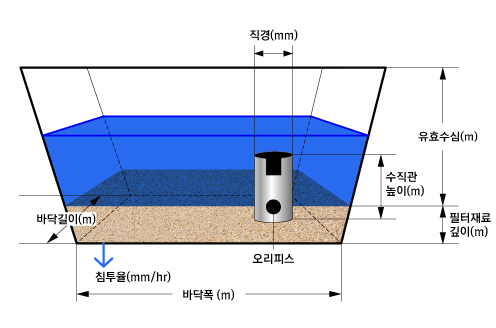

침투 ∙ 저류형 시설의 수리수문 기작 해석 방법

침투 ∙ 저류형시설 내부 수리계산: 저류-방류-침투 기작 해석 (RCHRES 모듈)
수직관 방류는 흐름특성에 따라 오리피스 모드, 웨어 모드로 계산

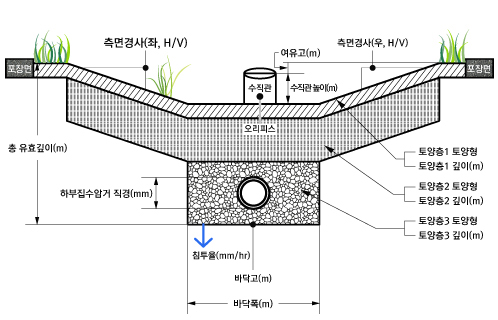

식생형시설

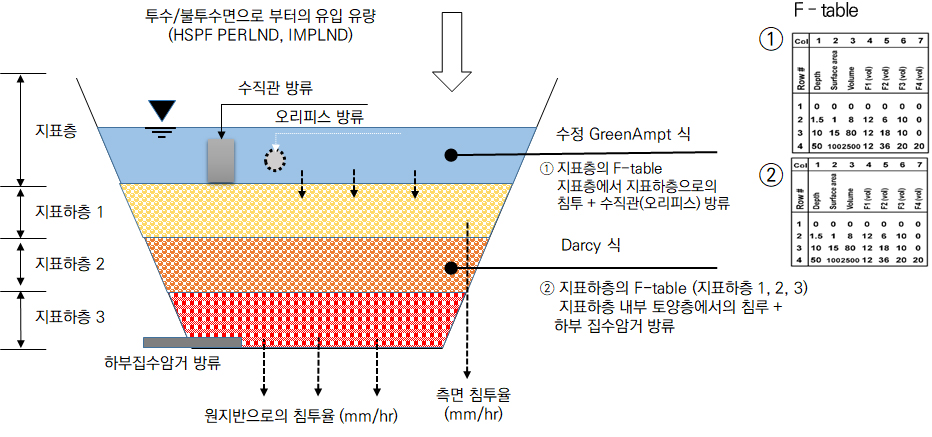

식생형 시설의 수리수문 기작 해석 방법

지표층 → 지표하층으로의 침투: 수정 Green-ampt 식 (30행의 F-table)
지표하층 내부의 물의 이동: Darcy 방정식과 Van Genuchten 식 (56행의 F-table)
하부집수암거 유출계산시 H= 중력수두-모세관수두

여과형시설

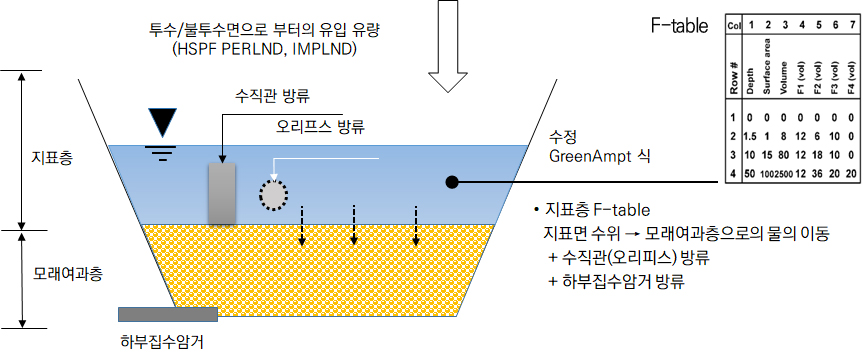

여과형 시설의 수리수문 기작 해석 방법

지표층 → 지표하층으로의 침투: 수정 Green-ampt 식(단일 F-table)
별도의 지표하층 layer를 고려하지 않음
